阐发：本文采算科技主要先容 XPS 谄谀能、芯能级位移、初态效应、终态效应和电荷迁徙之间的关系。

XPS 谄谀能测到的是什么

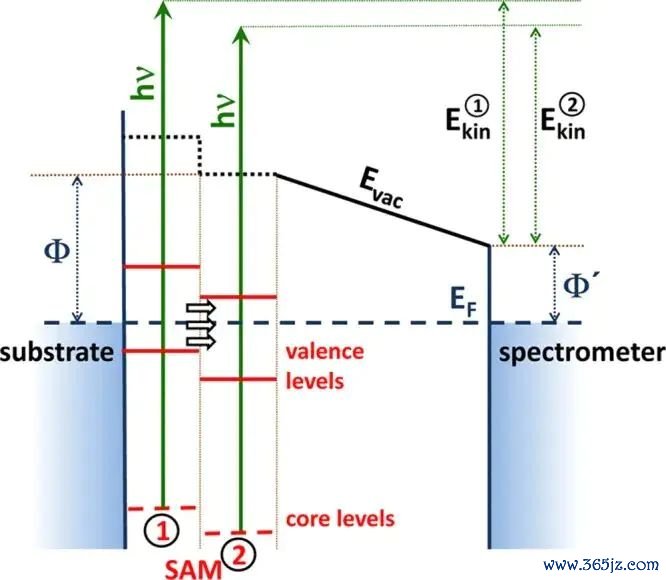

XPS 的中枢不是平直测“电荷迁徙量”，而是测芯层电子被光电离时对应的谄谀能。在执行上，入射光子能量 hν 已知，仪器测出逸出电子的动能 EK，再谄谀仪器功函数和能量校准，获取电子正本敛迹在样品中的能量位置。对材料估量来说，真宽泛用的不是都备谄谀能自身，而是合并种元素、不同化学环境之间的 core-level shift，也等于芯能级位移。

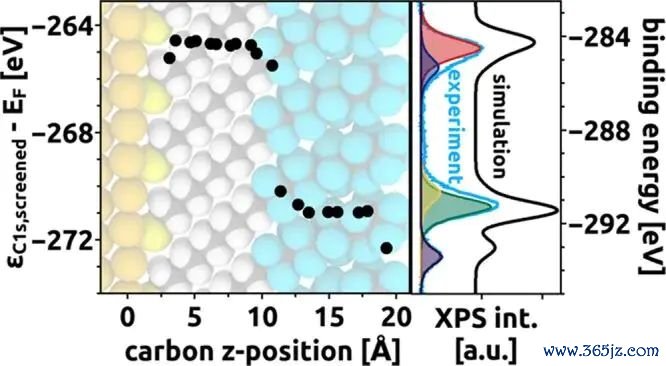

图1. DFT 估量获取的 C 1s 芯能级能量与模拟/执行 XP 谱，可平直展示“不同碳原子环境对应不同峰位”的分析逻辑。DOI：10.1021/acs.jpcc.5b12387

谄谀能发生迁徙，经常阐发该原子周围的静电势、价电子屏蔽、化学键环境或最终空穴弛豫发生了变化。比如 C 1s、O 1s、N 1s、Ta 4f 这类峰，不同官能团、配位层、名义层或氧化环境都会带来可分辨的峰位差。因此，XPS 峰位领先是“局部化学环境的能量指纹”，再进一步才谈电荷迁徙或价态变化。

DFT 能参与证明，是因为它不错在给定结构入彀算不同原子的芯能级能量，简略估量引入芯空穴之后的总能量差。前者更接近初态分析，后者更接近终态分析。二者都能匡助谱峰包摄，但它们回应的问题并不完全一样。

赛马投注中国app官方版下载

这里还要区别都备谄谀能和相对位移。执行中一个峰经常要经由能量校准，估量中也要采选参照原子或参照能级；确切更可靠的比拟经常是合并体系里面的相对峰位差。要是把不同执行批次、不同电荷校准神色、不同估量参照点平直混在一谈，0.2-0.5 eV 的离别就可能不再对应明确的化学含义。

初态效应和终态效应分别阐发什么

初态效应关注的是光电离发生之前，原子如故处在什么电子结构和静电环境中。价态升高、吸电子基团增强、局部 Madelung 势改动、界面偶极形成，都可能让芯层电子感受到更强或更弱的敛迹。换句话说，初态分析温顺的是“还没打出电子时，这个原子本来就处在什么能量环境里”。

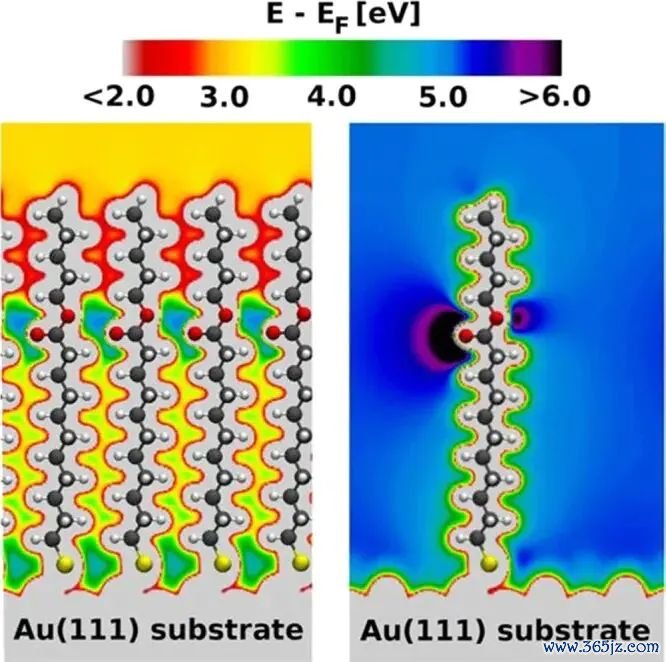

图2. 自拼装单层膜中偶极阵列导致的能级对都表示，阐发 XPS 峰位迁徙不错来自局部化学环境以外的静电势变化。DOI：10.1021/acs.jpcc.5b12387

终态效应则关注光电离之后系统何如反映。芯层电子被打出后，原子隔邻会留住一个 core hole，周围价电子、金属载流子、名义态或分子骨架会对这个空穴进行屏蔽和弛豫。屏蔽越强，最终态能量越可能被老成下来；屏蔽越弱，相通的化学环境也可能推崇出不同谄谀能。

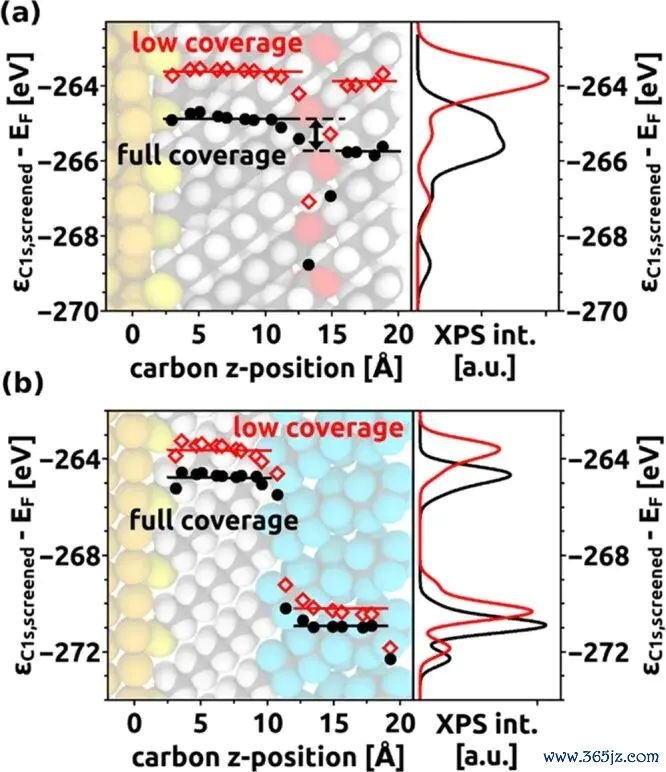

图3. 不同遮蔽度下估量获取的 C 1s 芯能级能量和 XP 谱对比，体现分子排布、偶极和屏蔽条目会改动峰位。DOI：10.1021/acs.jpcc.5b12387

这亦然为什么相通写“DFT 证明 XPS”，不同论文会禁受不同估量口径。有的只比拟 Kohn-Sham 芯能级或静电势，用来相关初态化学位移；有的禁受 ΔSCF、Z+1 肖似或显式 core-hole 身手，用总能量差刻画最终态弛豫。要是不阐发使用的是哪一种口径，峰位证明就容易把初态和终态混在一谈。

终态屏蔽在金属、半导体和分子体系中的权重并不疏导。金属名义有更多解放载流子，core hole 更容易被快速屏蔽；绝缘体、有机分子或低维材料的屏蔽智商较弱，局域空穴形成的能量差可能更昭彰。因此，相通是一个 XPS 化学位移，在不同材料类别中不应使用完全疏导的物理直观。

电荷迁徙不行平直等同于峰位迁徙

看到 XPS 峰向高谄谀能迁徙，许多东谈主会坐窝写成“电子减少”或“价态升高”。这个说法在某些氧化规复体系里不错确立，但它不是普适规矩。峰位迁徙是多个效应叠加后的成果，电荷迁徙仅仅其中一个可能开首。局部电势、周围偶极、配位数、名义层位置、金属态屏蔽和样品充电校准，都可能影响最终峰位。

图4. 自拼装单层膜中的电子静电能散播，展示静电势差也能形成芯能级迁徙，必一体育app2026世界杯中国官方下载而不一定来自原子净电荷变化。DOI：10.1021/acs.jpcc.5b12387

举例，Bader 电荷给的是电子密度分区后的积分红果，它不错教导某个原子隔邻电子数变化，但 XPS 谄谀能还受到芯层轨谈隔邻势场和最终态屏蔽的赶走。一个原子 Bader 电荷变化不大，仍可能因为界面偶极或名义层位置出现昭彰芯能级位移；反过来，电荷变化昭彰，也不一定对应一个浅易线性的峰位迁徙。

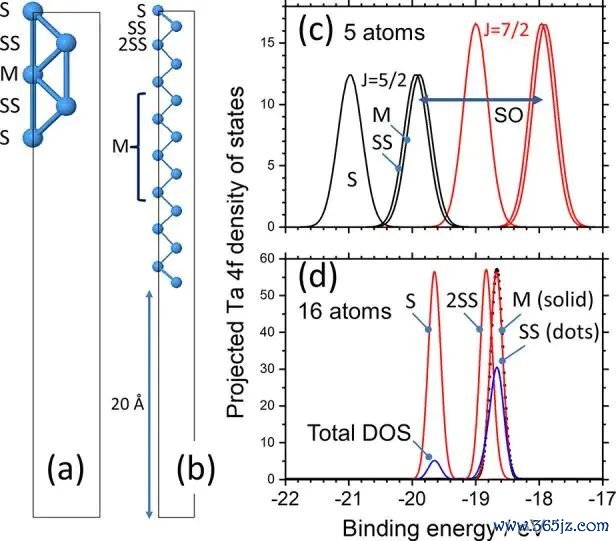

图5. Ta 名义不同层原子的 4f 芯能级位移估量，阐发名义、次名义和体相位置互异自身就会改动谄谀能。DOI：10.1021/acs.jpcc.2c00981

更妥贴的表述是：XPS 峰位迁徙不错复旧局部化学环境和电子结构发生变化，但要是要把它进一步证明为电荷迁徙，需要谄谀 Bader 电荷、差分电荷密度、PDOS、价带谱、氧化态参照样和校准神色共同判断。

DFT 何如匡助区别不同 XPS 峰

DFT 最有价值的地点，是把执行谱中相彼此通的峰，再行对应到结构里的具体原子环境。关于有机单层膜、弱势石墨烯、MXene 或氧化物名义，执行上经常只可看到多少峰组；估量不错一一原子给出 C 1s、O 1s、金属 4f 等芯能级位移，再把柄峰宽和强度组合成模拟谱。这一步回应的是“哪个峰可能属于哪类原子环境”，而不是单独给出电荷迁徙论断。

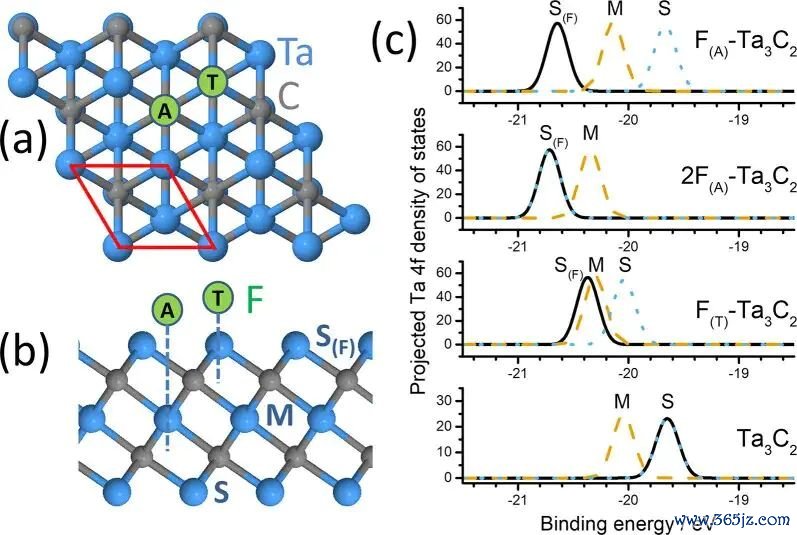

图6. Ta3C2 MXene 结构和展望 XPS 谱，展示 DFT 何如把不同原子层、端基和化学环境映射到谱峰。DOI：10.1021/acs.jpcc.2c00981

在官能团化材料中，这种峰包摄尤其弥留。C-C、C-O、C=O、COOH 或弱势位隔邻的碳原子，局部键合神色不同，C 1s 谄谀能也会产生疏裂。若只凭一个峰向高能或粗劣迁徙，很难分清是氧化进程改动、官能团比例改动，照旧局部弱势结构改动。

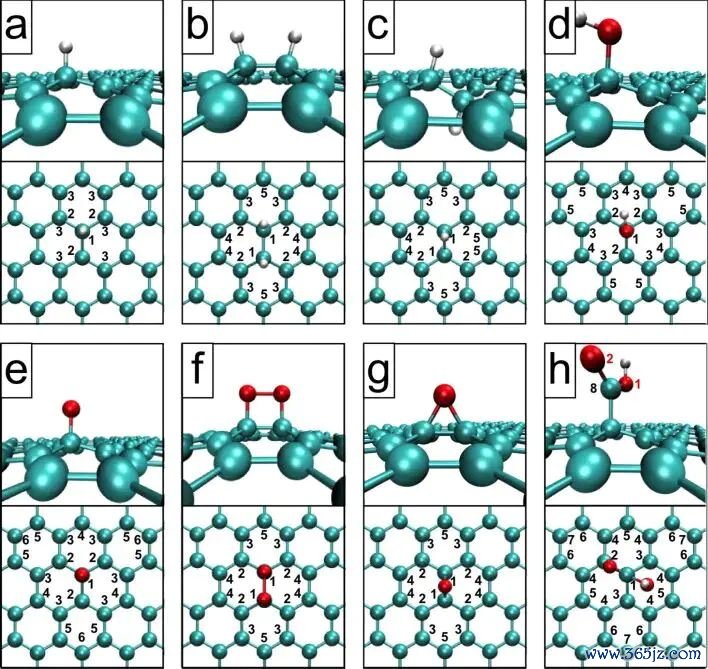

图7. 不同官能团化石墨烯结构模子，为后续 C 1s 芯能级谄谀能和谱线体式估量提供结构基础。DOI：10.3762/bjnano.5.12

因此，DFT 扶植 XPS 分析一般更相宜作念相对判断：合并元素、合并参考峰、合并估量口径下，比拟不同位点或不同构型的位移趋势。要是要追求都备峰位，执行能量校准、样品充电、交换关系泛函、core-hole 惩办和名义模子都会干涉短处开首。

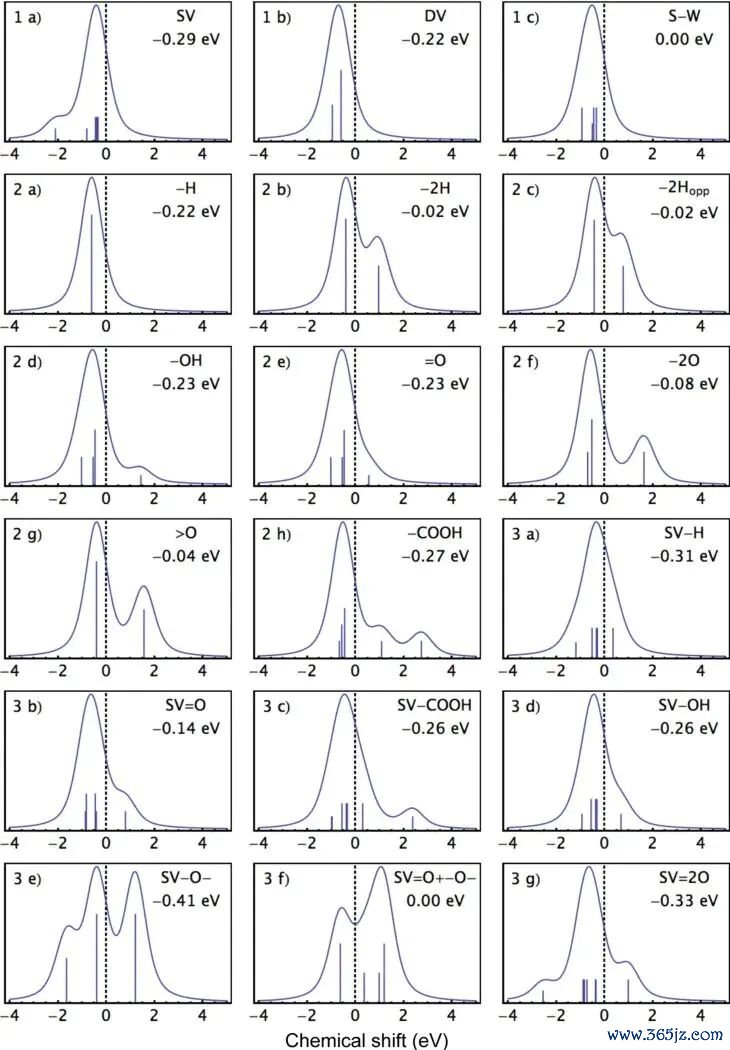

图8. 弱势和官能团化石墨烯的估量谱线体式，阐发 DFT 可用于理解不同结构单位对 XPS 峰组的孝敬。DOI：10.3762/bjnano.5.12

XPS和DFT放在一谈看时应先协调什么

第一件事是协调参考基准。执行谱可能以 C 1s、Au 4f、费米边或模范样校准，估量谱则可能以体相原子、费米能级、平均静电势或某个参考构型为零点。若参考不一致，峰位差就不行平直逐项比拟。

第二件事是明确比拟对象。名义层和体相层、吸附前和吸附后、不同遮蔽度、不同官能团比例、不同氧化态模范样，比拟逻辑都不同。关于名义材料，XPS 自身还有探伤深度和名义明锐性；关于金属或半导体界面，终态屏蔽和能级对都会让峰位证明更复杂。

第三件事是把峰面积、峰位和峰形分开知道。峰位主要对应能量环境，峰面积更接近组分比例，峰宽和不合称性则可能包含无序、多个肖似环境或金属性反映。DFT 对峰位包摄最有匡助，但不行替代执行拟合中的峰宽、配景扣除和相对含量判断。把这些档次分开，XPS-DFT 都集分析才不会被一个峰位数字牵着走。

比拟妥贴的分析端正是：先用结构模子和芯能级位移判断峰包摄，再用差分电荷密度和 Bader 电荷相关电子再行散播，随后谄谀 PDOS、价带谱、功函数或界面偶极阐发能级变化开首。XPS 与 DFT 的关系，不是“估量替执行下论断”，而是把谱峰背后的局部原子环境和电子反映拆得更明晰。

是以，DFT 虽然不错证明 XPS 谄谀能，但更准确地说，它证明的是不同结构模子下的芯能级位移、初态电势、最终态屏蔽和局部化学环境。把这些信息分明晰必一体育app2026世界杯中国官方下载，峰位迁徙才不会被浅易写成某一个“电子给了谁、拿了谁”的论断。
